一、產品簡介

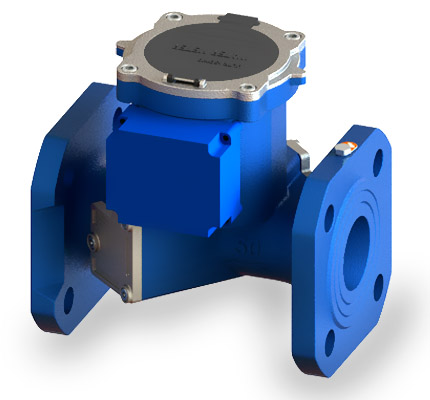

MET-1018W系列雙聲道超聲波水表,這款水表基于ISO 4064-2005、GBT778-2007標準設計生產,廣泛應用于城市供水,水資源管理,工業生產,是水管理技術的一次重大革新。
二、工作原理
超聲波水表利用了低電壓,多脈沖差原理,采用高精度和超穩定的雙平衡信號差分發射,來測量順流和逆流方向的超聲波傳輸時間,根據時差計算出流速。當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速,零流量時,兩個傳感器發射和接收超聲波所需的時間完全相同。
三、產品特點
★ 雙聲道超聲波水表解決了插入式和外縛式傳感器在安裝過程中,由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題。具有精度高,量程比寬,成本低,安裝簡單,壓力損失小,無機械活動部件等特點。
★ 可實現無線遠傳功能,通過無線網絡將現場所測量的數據傳輸?shù)奖O(jiān)控室內。
四、產品應用
可測導電、非導電均流(液)體。如:離子水、海水、酸堿液、食物油、汽油、煤油柴油、機用油、酒精、啤酒等能傳播超聲波的均勻液體
五、產品材質
1.表體:球墨鑄鐵450-10(可選擇全不銹鋼304殼體)材質符合國際新城市輸水標準滿足ISO-4064標準水表殼體使用壽命
2.高精度測量:
1.流體分層雙聲道測量,計量準確
2.該水表采用了最新研發的超聲波時差測量技術,
3. 具有低耗電、寬量程比、工作穩定可靠的優點。
4.始動流量小于0.01m/s
5.完整的超聲波熱計量表
6.訂貨時告知具有雙路PT1000溫度測量功能,能夠?qū)崿F(xiàn)熱量計量

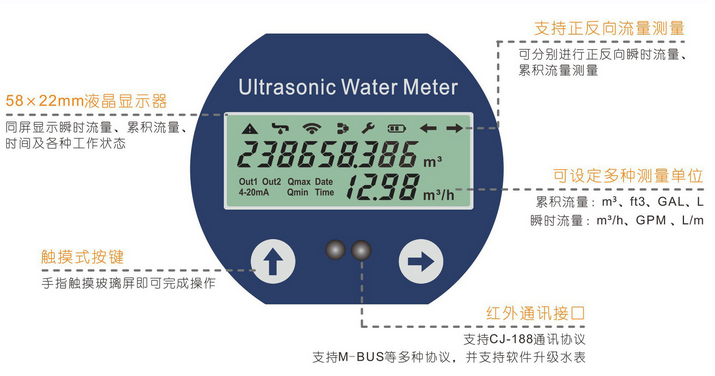

3.屏顯:可顯示瞬時流量、熱量、熱累計、累計流量、溫差支持正反向流量測量,正反向累計流量測量
4.防護等級:IP68
5.整機防水:整機密封,達到IP68防護等級
6.部件防水:包括機芯、探頭、電池在內的每一個零部件單獨達到IP68防護等級,即使表體進水也能長期工作.

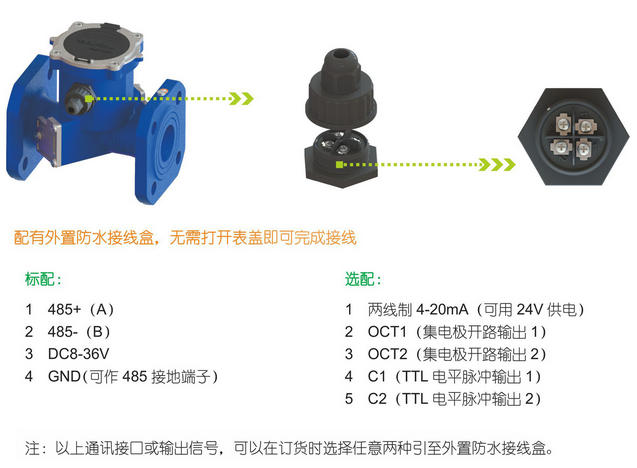

7.通訊接口:
支持CJ-188協議,可以抄表、讀寫參數、軟件升級兩線制4-20mA輸出功能
RS485接口,支持標準MODBUS、M-BUS、HART通訊協議,而且協議之間自動識別無需設置,具有TTL電平的脈沖輸出及USART接口,方便連接其他低功耗設備。
8.多種供電方式:
3.6V鋰電池(標配)、DC5V、DC24(兩線制4-20mA)均可為水表供電
內置鋰電池,可工作六年以上空管或長期流體靜止?fàn)顟B(tài)下進入自動省電功能,更可 延長使用壽命
六、安裝方式
安裝位置的選擇
1、傳感器上流向標志與管道內被測介質流動的方向必須一致。
2、安裝位置必須保證測量管內書中充滿被測介質。
3、選擇流體流動脈沖較小的地方,即應遠離泵和局部阻力件(閥門、彎頭等)
4、測量雙相流體時,應選擇不易引起相分離的地點。
5、應盡量避免安裝在管內呈現負壓的地方。
6、當被測介質容易使電極,測量管內壁產生粘附、結垢時,建議測量管內流速不低于 2m/s 。
此時可采用比工藝管徑略小的漸縮管。為在工藝管道中不中斷流量情況下清洗電極和測量管,傳感器可采用并聯安裝,并帶清洗口。
直管段
傳感器對下游沒有直管段要求,下游非直管段不會影響流量計的測量精度。當上游和下游直管段通徑與傳感器通徑不一致時應安裝漸擴管或漸縮管,其圓錐角應小于 15°(優先選取 7°- 8°)然后與管道相連。
注:L 為傳感器公稱通徑的倍數,D 為傳感器公稱通徑
水平安裝
傳感器水平安裝時應取兩電極為水平位置,這樣一旦介質中含有氣泡或者沉淀物質時,氣泡不會吸附在電極附近造成轉換器輸入端開路,沉淀物也不回覆蓋電極造成零漂等現象。
為保證傳感器測量管內式中充滿被測介質,傳感器位置應略低于管道的高度,或者使傳感器具有一定的正壓。
垂直安裝
對液固兩相介質垂直安裝較為合理,一則可以防止被測介質相分離,二則可以使傳感器內側量管四周的襯里磨損比較均勻。
在垂直安裝時,介質流動方向應該自下而上,這樣才能確保傳感器內測量管道始終充滿被測介質。
接地
傳感器產生的流量信號非常微弱,通常為微狀和毫伏級,因此防止外界電磁干擾的影響是用好流量計的一種重要因素。
傳感器的節點要求有以下兩個方面:
1、 被測介質:傳感器和轉換器的節點端子和流量信號線的屏蔽層必須與被測介質相通。
2、 接點:
1)以大地為零電位,減少外界干擾。一般情況下工藝管道都是金屬管,本身都是接地的。但在外界電磁場干擾較大的情況下尤其是管道上雜散漏電較大時,應另行設置接地裝置,接地線可采用總截面大于 4m ㎡的多股銅線,但必須注意,傳感器的接地線絕不能接在電機或其它電力設備的公共地線上,以免漏電流的影響。接地電阻應小于 10Ω。
2)當工藝管道為金屬管道時,應保證前后管道與傳感器外殼接觸電阻幾乎為零。
